刀具涂层技术的现状及其发展趋势

作者:超微中程纳米科技 来源:超微中程纳米科技 日期:2019-04-04 08:04:54 人气:244
刀具涂层技术的现状及其发展趋势
众所周知,刀具表面涂层技术是应市场需求而发展起来的一项优质表面改性技术,由于该项技术可使切削刀具获得优良的综合机械性能,不仅可有效地提高刀具使用寿命,而且还能大幅度地提高机械加工效率,因此该项技术已与材料、加工工艺并称为切削刀具制造的三大关键技术。为满足现代机械加工高效率、高精度、高可靠性的要求,世界各国都十分注重涂层技术的发展。目前我国刀具涂层技术的发展正处在一个十分关键的时刻,尤其是PVD涂层技术,一方面原有的技术已不能满足切削加工日益变化的要求;另一方面国内各大工具厂涂层设备已到了必须更新换代的时期,因此有计划、按步骤的发展PVD技术,不仅能促进我国切削刀具产品技术水平的提高,而且还可获得巨大的经济效益和社会效益。
首先:CVD技术自上世纪六十年代出现以来,在硬质合金可转位刀具上得到了极为广泛的应用。在CVD工艺中,气相沉积所需金属源的制备相对容易,可实现TiN、TiC、TiCN、TiBN、TiB2、Al2O3等单层及多元多层复合涂层,其涂层与基体结合强度高,薄膜厚度可达7~9μm,相对而言,CVD涂层具有更好的耐磨性。八十年代中后期,美国85%的硬质合金工具采用了涂层处理,其中CVD涂层占到了99%;九十年代中期,CVD涂层硬质合金刀片在涂层硬质合金刀具中仍占到了80%以上。但CVD工艺也有其先天性的缺陷,一是工艺处理温度高,易造成刀具材料抗弯强度的下降;二是薄膜内部为拉应力状态,使用中易导致微裂纹的产生;三是CVD工艺所排放的废气、废液会造成工业污染,对环境影响较大,与目前所提倡的绿色工业相抵触,因此九十年代中期后高温CVD技术的发展受到了一定的制约。

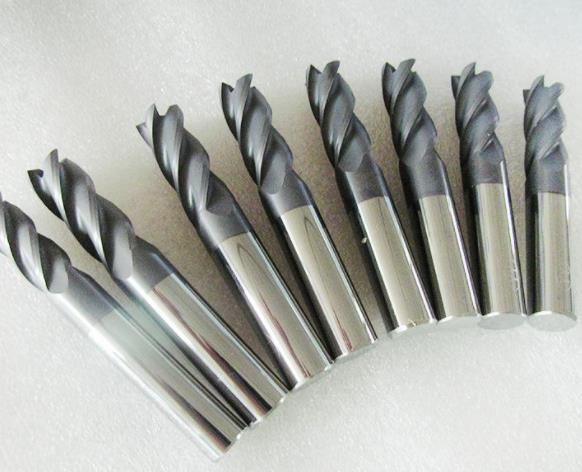

刀具涂层


第二:八十年代末Krupp Widia开发的PCVD(低温化学气相沉积)技术达到了实用水平,其工艺处理温度已降至450℃~650℃,有效地抑制了η相的产生,可进行TiN、TiCN、TiC等涂层,用于螺纹刀具、铣刀、模具等,但到目前为止PCVD工艺在刀具涂层领域内的应用并不十分广泛。
真正引起CVD技术发生突变的是九十年代中期新型MT-CVD(中温化学气相沉积)技术的出现。新型MT-CVD是以含C/N的有机物乙腈(CH3CN)为主要反应气体和TiCL4、H2、N2在700~900℃下产生分解、化学反应,生成TiCN的一种新方法,可获得致密纤维状结晶形态的涂层,涂层厚度可达8~10μm。这种涂层结构具有极高的耐磨损性、抗热震性及韧性,并可通过HT-CVD(高温化学气相沉积)工艺技术在表层沉积上Al2O3、TiN等抗高温氧化性能好、与被加工材料亲和力小、自润滑性能好的材料。MT-CVD涂层刀片适合于高速、高温、大负荷、干式切削条件下使用,其寿命可比普通涂层刀片提高1倍左右。
从目前的发展来看,CVD工艺(包括MT-CVD)主要用于硬质合金车削类刀具的表面涂层,其涂层刀具适合于中型、重型切削的高速粗加工及半精加工,尤其是α-Al2O3涂层是目前PVD技术所难以实现的,因此在干式切削加工中,CVD涂层技术仍占有极其重要的地位。

第三:PVD技术出现于上世纪七十年代末期,由于其工艺处理温度可控制在500℃以下,因此可作为最终处理工艺用于高速钢类刀具的涂层。PVD工艺可大幅度提高高速钢刀具的切削性能,所以该项技术在八十年代得到迅速推广应用。八十年代末工业发达国家复杂高速钢刀具PVD涂层比例已超过了60%。
PVD技术在高速钢刀具领域的成功应用,引起了世界各国的高度重视,人们在竞相开发高性能、高可靠性涂层设备的同时,也对其应用领域的扩大进行了更加深入的研究,尤其是在硬质合金、陶瓷类刀具领域中的应用。与CVD工艺相比,PVD工艺处理温度低,在600℃以下对刀具材料的抗弯强度没有影响(见表1试验结果);薄膜内部为压应力,更适合于硬质合金精密复杂类刀具的涂层;PVD工艺对环境没有不利影响,符合目前绿色工业的发展方向;此外,随着高速切削加工时代的到来,高速钢刀具应用比例的下降,硬质合金、陶瓷刀具应用比例的上升已成为必然,因此工业发达国家自九十年代初就开始致力于硬质合金刀具PVD涂层技术的研究,九十年代中期,硬质合金刀具PVD涂层技术已取得了突破性的进展,并普遍用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。
目前PVD技术不仅提高了薄膜与刀具基体材料的结合强度,涂层成分也由第一代的TiN发展到了TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx等多种多元复合涂层,且由于纳米级涂层的出现(见图2、3ZX涂层,即TiN-AlN涂层),使得PVD涂层刀具质量又有了新的突破,这种薄膜涂层不仅结合强度高、硬度接近CBN、抗氧化性能好,并可有效地控制精密刀具刃口形状及精度,在进行高精度加工时,其加工精度毫不逊色于未涂层刀具。 从目前涂层技术的发展来看,由于单一涂层材料无法满足对刀具综合机械性能的要求,现已难以被市场所接受,涂层成分向多元化发展已成为必然趋势;为满足不同的切削加工要求,涂层成分会更为复杂、更具针对性;每单层成分也会越来越薄,并逐步趋于纳米化;涂层温度会愈来愈低;刀具涂层工艺则会向更合理方向发展,预计PVD、MT-CVD工艺将会成为主流。

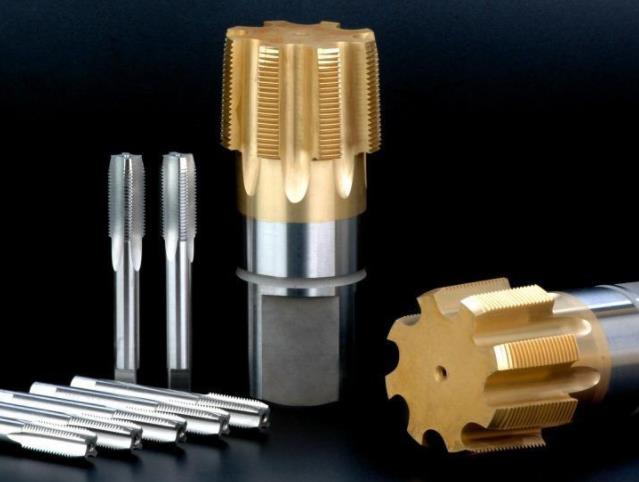

刀具涂层


第四:我国CVD涂层技术的研究起源于七十年代初,由于该项技术的专用性强,国内从事其研究的单位并不太多。八十年代中期国内CVD刀具涂层技术达到实用化,其工艺技术与国际水平相当;在随后十多年里与国际上的发展类似,较为缓慢;九十年代末期,国内开始MT-CVD的研究工作,预计该项工艺及装备的研究工作2001年内可以完成,届时设备及工艺技术将达到目前国际先进水平。我国PCVD技术的研究始于九十年代初,该项工艺技术主要应用于模具涂层,在刀具领域内的应用,目前也还不十分广泛。总体上讲,国内CVD技术与国际水平相差不大,如果MT-CVD技术开发成功,整体技术将会与国际先进水平保持同步。我国PVD涂层技术的研发工作始于八十年代初,八十年代中期研制成功中小型空心阴极离子镀膜机及高速钢刀具TiN涂层工艺技术。与此同时,由于对刀具涂层市场前景的看好,国内大型工具厂有七家引进了大型PVD涂层设备,并均以高速钢TiN涂层工艺为主。进口技术及设备的引进,调动了国内PVD技术的开发热潮,国内各大真空获得设备厂及众多的科研单位纷纷展开了大型离子镀膜机的研制工作,并于九十年代初开发出多种PVD设备。但由于大多数的设备性能指标差,刀具涂层工艺无法保证,再加上预期的市场效益也未能实现,致使大多数单位放弃了PVD刀具涂层技术进一步的研究工作,因此导致近十年里国内刀具PVD涂层技术处于徘徊不前的局面。尽管九十年代末国内成功开发出了硬质合金TiN-TiCN-TiN多元复合涂层工艺技术,并达到了实用水平(见表3),CNx涂层技术也有了重大突破(见表4),但与国际水平相比,我国刀具PVD涂层技术大概落后了十年左右。目前国外刀具PVD技术已发展到了第四代,而国内尚处于第二代的水平,且仍以单层TiN涂层为主。
