超微中程纳米科技(苏州)有限公司
常州超捷等离子技术有限公司

提高涂层刀具的使用效果的方法

作者:超微中程纳米科技 来源:超微中程纳米科技 日期:2019-04-08 07:43:26 人气:304
提高涂层刀具的使用效果的方法-超微中程纳米科技

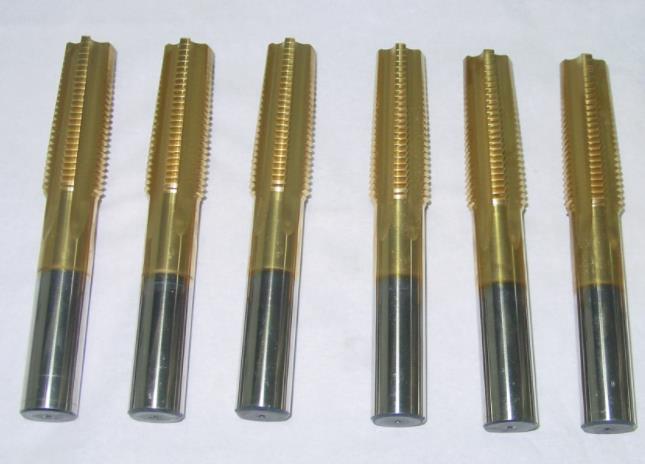

刀具材料的选用决定于切削条件,也决定于哪个面将被重磨。例如,如果刀具的前刀面被重磨,使用含钻的高速钢会更有利,因为在刀具前刀面无涂层之后,这种钢更耐月牙洼磨损。刀具材料的进步,出现了高速钢、硬质合金、各种增韧陶瓷、铣基金属陶瓷、聚品金刚石和c—BN等材质刀具的使用,大大提高了金属切削的加工效率。每种材料的刀具有各自的优缺点,因而有特定的用途。涂层刀具对刀具几何形状提出了新的要求。一般认为,刀具几何形状的改进,如前角、排屑空间等,应集中在排屑能力上,以适应在更高的进给量和更高的速度下切削量的增加。涂层刀具有较高的加工效率,它允许有较高的进给量和切削速度(可增至原切削速度的2—3倍)。对于难加工材料,涂层对刀具性能改善较大。具有超硬涂层的刀具之所以磨损量小,是由于膜层超硬化合物的硬度高、熔点高、热化学稳定性优良所致。超硬化合物多为过渡金属的氮化物、碳化物和硼化物所组成。它们以强大的共价键结合,具有很低的标准生成自由能,构成了十分稳定的体系,在高温下硬度也不显著降低。这些膜层较之硬质合金和高速钢等刀具材料显示出更高的耐机械磨损和耐热磨损等方面的能力。镀膜条件、工艺参数、镀前基体预处理等对于优质涂层的制取是非常重要的。刀具表面的状态对涂层的附着力至关重要,被镀工件表面必须没有其它膜层、烧斑、锈斑、油污或其它沾污。工件要经过严格的喷砂和去油清洗,在真空中生长硬质膜前还要进行离子轰击清洗。


提高涂层刀具的使用效果的方法-超微中程纳米科技


不同涂层材料的刀具,使用效果是不一样的。低速切削,TiC涂层占有优势;高速切削,TiN较合适;HfN的热化学稳定性比TiN更高,适合于在更高的切削速度下工作。TiN和 A1203涂层相比,高速切削时A1203涂层占有明显优势,而低速切削时TiN涂层刀具的使用寿命更长。刀具寿命与膜厚也有一定的关系。若以后刀面磨损为基准,随膜厚增加刀具寿命也会增加,但膜厚为5μm时达到饱和,即寿命不再明显增加;但如果以前刀面月牙洼深度为刀具寿命的基准,刀具寿命与膜厚成正比,未发现饱和现象。膜层太厚时易引起剥离,现在车刀的涂层厚度多为5μm一10μm。对于铣刀的硬质涂层,膜厚的影响却不相同。对钢制工件进行铣削加工时,无论采用哪种膜层,膜厚大约2μm时刀具寿命最长,膜厚再增加时寿命反而下降。但是对冲击作用较小的铸铁等进行加工时,佳膜厚向更厚的方向变化。在铣削中,TiC涂层具有好的效果,而A12O3涂层却显示不出在车削加工中的优势。硬质合金刀具通常采用CVD法镀膜,但PVD镀膜处理几乎不造成刃口强度下降, PVD镀层硬质合金铣刀比CVD镀层更耐用。对于一般高速钢刀具的耐磨损性能, CVD涂层要优于 PVD涂层,但精密的、形状复杂、价格昂贵、不可重磨的高速钢刀具多为PVD镀膜。要提高涂层刀具的使用效果、充分发挥硬质涂层的作用是一相当复杂的技术。为了达到优化组合,建立涂层刀具数据库,对不同的工件,通过计算机来选择刀具涂层材料和加工参数,情况就变得简单而有效,从而真正达到优质、高效、低成本的加工目标。


超微中程纳米科技(苏州)有限公司
网址:www.chaoweizhongcheng.com
下一个:国内PVD涂层技术的发展与注意介绍
首页 | 产品中心 | 产品应用 | 新闻中心 | 公司简介 | 联系我们
Copyright © 2019 版权所有:超微中程纳米科技(苏州)有限公司   备案号:苏ICP备19012397号 技术支持:瑞熙
